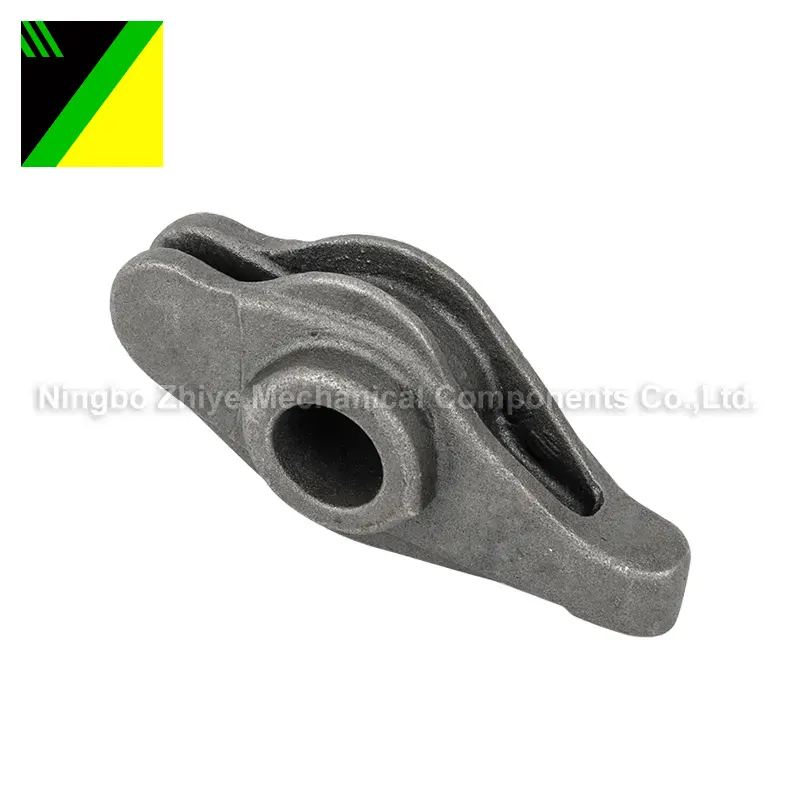

Hva gjør Shell Mold Casting for Intake Rockers så effektiv?

Innholdsfortegnelse

• 1. Artikkeloversikt
• 2. Introduksjon til inntaksvipper og støpekrav
• 3. Forstå Shell Mold støpeprosessen
• 4. Viktige fordeler for produksjon av inntaksvippe
• 5. Materialer som ofte brukes
• 6. Skallstøping vs andre metoder
• 7. Designhensyn for rockere med høy ytelse
• 8. Vanlige defekter og forebyggingsstrategier
• 9. Kvalitetskontroll og testmetoder
• 10. Industrielle anvendelser
• 11. Fremtidige trender innen presisjonsstøping
• 12. Konklusjon
• 13. Vanlige spørsmål

1. Artikkeloversikt

• Introduksjon til inntaksvipper og deres rolle i motorsystemer
• Trinn-for-trinn oppdeling av skallformstøping
• Hvorfor presisjonsstøping er avgjørende for ytelseskomponenter
• Materialtekniske og termiske ytelseshensyn
• Sammenlignende evaluering med sandstøping og investeringsstøping
• Engineering design optimeringsstrategier
• Kvalitetssikringssystemer i moderne produksjon
• Bruksområder på tvers av bil- og maskinindustri
• Nye innovasjoner og produksjonseffektivitetstrender

2. Introduksjon til inntaksvipper og støpekrav

Inntaksvipper er essensielle komponenter i forbrenningsmotorer, ansvarlige for å overføre bevegelse fra kamakselen til inntaksventilen. Ytelsen deres påvirker direkte motoreffektiviteten, drivstoffforbrenningsstabiliteten og den generelle mekaniske påliteligheten. Fordi de opererer under repeterende høybelastningssykluser, krever de eksepsjonell styrke, dimensjonsnøyaktighet og slitestyrke.

Tradisjonelle produksjonsmetoder sliter ofte med å oppfylle disse strenge kravene. Ujevnheter i overflaten, inkonsistente indre strukturer og dårlig utmattelsesmotstand kan føre til for tidlig svikt. Det er her støping av skallform blir en transformativ løsning, som gir overlegen kontroll over mikrostruktur og overflatekvalitet.

3. Forstå Shell Mold støpeprosessen

Skallformstøping er en presisjonsstøpeprosess som bruker et harpiksbelagt sandskall som form. Prosessen er kjent for å produsere glatte overflater og svært nøyaktige dimensjoner, noe som gjør den ideell for komponenter som inntaksvipper.

Trinn-for-trinn prosessoversikt:

• Mønsteroppvarming:Et metallmønster varmes opp til en bestemt temperatur.
• Belegg med harpikssand:Fin sand belagt med herdeplast påføres.
• Skallformasjon:Harpiksen stivner, og danner et stivt skall rundt mønsteret.
• Fjerning av skall:Skallet fjernes og settes sammen til en form.
• Metallstøping:Smeltet metall helles inn i hulrommet.
• Avkjøling og etterbehandling:Etter størkning rengjøres og bearbeides støpen.

Denne kontrollerte prosessen sikrer minimal deformasjon og utmerket repeterbarhet, noe som er avgjørende for masseproduksjon av motorkomponenter.

4. Viktige fordeler for produksjon av inntaksvippe

Skallformstøping tilbyr flere tekniske fordeler som direkte adresserer ytelsesutfordringer ved produksjon av inntaksvippe.

4.1 Høy dimensjonsnøyaktighet

Den stive skallformen opprettholder stramme toleranser, reduserer maskineringskrav og forbedrer monteringskonsistensen.

4.2 Overlegen overflatefinish

Glattere overflater reduserer friksjonstap i motorsystemer, forbedrer energieffektiviteten og reduserer slitasjehastigheten.

4.3 Forbedret mekanisk styrke

Den kontrollerte kjøleprosessen foredler kornstrukturen, øker tretthetsmotstanden og holdbarheten.

4.4 Redusert feilfrekvens

Sammenlignet med sandstøping, reduserer støping av skallform betydelig porøsitet og krympefeil.

5. Materialer som ofte brukes

Valget av materiale er avgjørende for å sikre langsiktig ytelse for inntaksvipper produsert ved hjelp av skallformstøping.

• Legert stål:Høy styrke og utmerket tretthetsbestandighet.
• Karbonstål:Kostnadseffektiv med balanserte mekaniske egenskaper.
• Rustfritt stål:Korrosjonsbestandig for tøffe driftsmiljøer.
• Aluminiumslegeringer:Lette applikasjoner som krever redusert treghet.

Hvert materialvalg avhenger av krav til motorbelastning, driftstemperatur og kostnadsbegrensninger.

6. Skallstøping vs andre metoder

Denne sammenligningen viser hvorfor støping av skallform ofte er den foretrukne balansen mellom kostnadseffektivitet og presisjonsteknikk.

7. Designhensyn for rockere med høy ytelse

Å designe inntaksvipper for støping av skallform krever nøye oppmerksomhet på geometri, spenningsfordeling og termisk oppførsel.

Viktige designprinsipper:

• Ensartet veggtykkelse for å forhindre krympefeil
• Avrundede overganger for å redusere stresskonsentrasjon
• Optimalisert vektfordeling for dynamisk effektivitet
• Maskineringsgodtgjørelse kontroll for presisjon etterbehandling

Riktig design sikrer ikke bare produksjonsevne, men også langsiktig motorpålitelighet.

8. Vanlige defekter og forebyggingsstrategier

Selv med avanserte støpeteknikker kan det fortsatt oppstå defekter hvis prosesskontrollen ikke vedlikeholdes riktig.

Vanlige feil inkluderer:

• Gassporøsitet
• Krympehulrom
• Overflate inneslutninger
• Kalde stenger

Forebyggingsmetoder:

• Nøyaktig temperaturkontroll under helling
• Optimalisert port- og stigerørdesign
• Bruk av høykvalitets harpiksbelagt sand
• Vakuumassistert støping i kritiske applikasjoner

9. Kvalitetskontroll og testmetoder

Kvalitetssikring er avgjørende for å sikre at hver inntaksvippe oppfyller ytelsesstandarder.

• Dimensjonell inspeksjon:CMM og laserskannesystemer
• Ikke-destruktiv testing:Røntgen og ultralyd inspeksjon
• Mekanisk testing:Strekk-, tretthets- og hardhetstester
• Måling av overflateruhet:Profilometer analyse

Disse prosessene sikrer konsistens på tvers av store produksjonspartier.

10. Industrielle anvendelser

Skallformstøpte inntaksvipper er mye brukt i:

• Bilmotorer
• Motorsykkelmotorsystemer
• Kraftig industrimaskineri
• Marine fremdriftssystemer
• Høyytelses racingmotorer

Allsidigheten til denne prosessen gjør det mulig for produsenter å tilpasse seg flere ytelseskrav på tvers av bransjer.

11. Fremtidige trender innen presisjonsstøping

Fremtiden for støping av skallform beveger seg mot automatisering, digital simulering og smarte produksjonssystemer. Avansert modelleringsprogramvare lar nå ingeniører simulere metallflyt, kjølehastigheter og spenningsfordeling før produksjonen starter.

I tillegg forbedrer integrasjon med AI-baserte defektdeteksjonssystemer utbytte og reduserer produksjonskostnadene. Utvikling av lettvektslegeringer utvider også bruksområdet for inntaksvipper i elektriske hybridmotorer.

12. Konklusjon

Skallstøping har vist seg å være en av de mest pålitelige og effektive produksjonsprosessene for inntaksvipper. Dens evne til å levere høy presisjon, utmerket overflatekvalitet og sterk mekanisk ytelse gjør den til en foretrukket løsning for moderne motorsystemer.

Ved å kombinere avansert materialvitenskap, streng prosesskontroll og optimalisert ingeniørdesign, kan produsenter forbedre komponentens pålitelighet og motoreffektivitet betydelig.

Ningbo Zhiye Mechanical Components Co.,Ltd.fortsetter å tilby høykvalitets støpeløsninger skreddersydd for krevende industrielle applikasjoner, og sikrer ytelse og konsistens på tvers av globale markeder.

13. Vanlige spørsmål

Q1: Hvorfor foretrekkes støping av skallform for inntaksvipper?
Det gir overlegen dimensjonsnøyaktighet, jevnere overflatefinish og bedre mekanisk styrke sammenlignet med tradisjonelle støpemetoder.

Q2: Er støping av skallform kostnadseffektivt for masseproduksjon?
Ja, den balanserer produksjonskostnad og kvalitet, noe som gjør den egnet for mellomstore til storskala produksjon.

Q3: Hvilke materialer er best for inntaksvipper?
Legert stål og karbonstål er mest brukt på grunn av deres styrke og utmattelsesbestandighet.

Q4: Hvordan forbedrer støping av skallform motorytelsen?
Det reduserer overflatefriksjonen, forbedrer komponentenes nøyaktighet og forbedrer holdbarheten under forhold med høy belastning.

Q5: Kan defekter elimineres fullstendig?
Selv om defekter ikke kan elimineres helt, kan de reduseres betydelig gjennom prosessoptimalisering og streng kvalitetskontroll.
